🎯 Objectif :
Apprendre à utiliser un instrument de mesure professionnel (le pied à coulisse) et comprendre la notion de jeu de fonctionnement.

📏 Phase A : La Mesure de Précision (Investigation)
Pour créer un boîtier sur-mesure, on ne peut pas se contenter d'une règle d'écolier. Il nous faut une précision au dixième de millimètre.

Travail sur le Document LibreOffice :

Apprendre l'outil : Regardez le pied à coulisse sur votre table.

Question 2.1 : Comment s'appellent les deux parties qui servent à serrer l'objet pour mesurer l'extérieur ? (Cherchez dans le DOC 5 : "Le pied à coulisse").
Question 2.2 (La manipulation) : Mesurez votre carte Micro:bit et notez les valeurs exactes :

Longueur (L) : ................. mm
Largeur (l) : ................. mm
Épaisseur (e) : ................. mm

🧠 Phase B : La notion de "Jeu de fonctionnement" (Réflexion)
Question de guidage :

Question 2.3 : Si votre carte mesure exactement 51,0 mm de large et que vous dessinez un trou de 51,0 mm dans votre boîtier, que va-t-il se passer lors de l'assemblage ?

Question 2.4 : On décide d'ajouter un "jeu" de 0,4 mm tout autour. Quelle dimension devrez-vous saisir sur Tinkercad pour que la carte coulisse facilement ?

Calcul : 51,0 + 0,4 = ................. mm

✍️ Phase B bis : Le Croquis Technique (Avant l'ordinateur)
Objectif : Traduire vos mesures en un dessin préparatoire pour ne pas faire d'erreurs sur le logiciel.

Consigne :

1. Visionnez la vidéo expliquant comment réaliser un croquis, puis répondez au quiz associé.

2. Sur votre feuille (ou l'espace ci-dessous), dessinez à main levée la vue de dessus du boîtier.

3. Le défi du repérage : Placez une croix précise à l'endroit où devra se trouver l'ouverture pour la prise USB.
Cotation : Notez sur votre dessin les dimensions finales (Mesure réelle + Jeu de 0,4 mm).

4. Validation Professeur : Faites valider votre croquis avant de passer sur Tinkercad. (Note sur /5 : Précision du dessin [ ] | Présence des côtes [ ] | Position de l'USB [ ])

💻 Phase C : Application sur Tinkercad (Le prototype)
Une fois ton croquis validé, voici les consignes détaillées étape par étape pour la réalisation sur le logiciel :

Consigne détaillée :

1.Création du volume extérieur : 2. Placez un cube plein.  3. Donnez-lui les dimensions extérieures de votre boîtier (ex: Longueur + 4mm pour l'épaisseur des parois).
4. Création du creux (L'empreinte) : 5. Placez un second cube.

6. Donnez-lui vos dimensions mesurées + le jeu de 0,4 mm.
7. Transformez ce cube en "Perçage".
8. Soulevez-le de 2 mm pour laisser un fond au boîtier.

L'ouverture USB (Le perçage latéral) :

1. Placez un petit cylindre ou un cube de perçage.
2. Faites-le pivoter à 90° pour qu'il traverse la paroi du boîtier.
3. Placez-le exactement à la position notée sur votre croquis.
4. Assemblage final : Sélectionnez tous les objets et cliquez sur le bouton "Grouper" pour voir apparaître les trous.

📘 DOC 5 : Fiche Ressource - Le Pied à Coulisse
Comment l'utiliser pour mesurer l'extérieur (Question 2.1) ? Pour mesurer la longueur ou la largeur de la carte Micro:bit, on utilise les becs extérieurs (les deux grandes mâchoires en bas de l'outil).

On écarte les becs.
On place l'objet entre les deux.
On resserre sans forcer.
On lit la mesure sur la règle graduée.

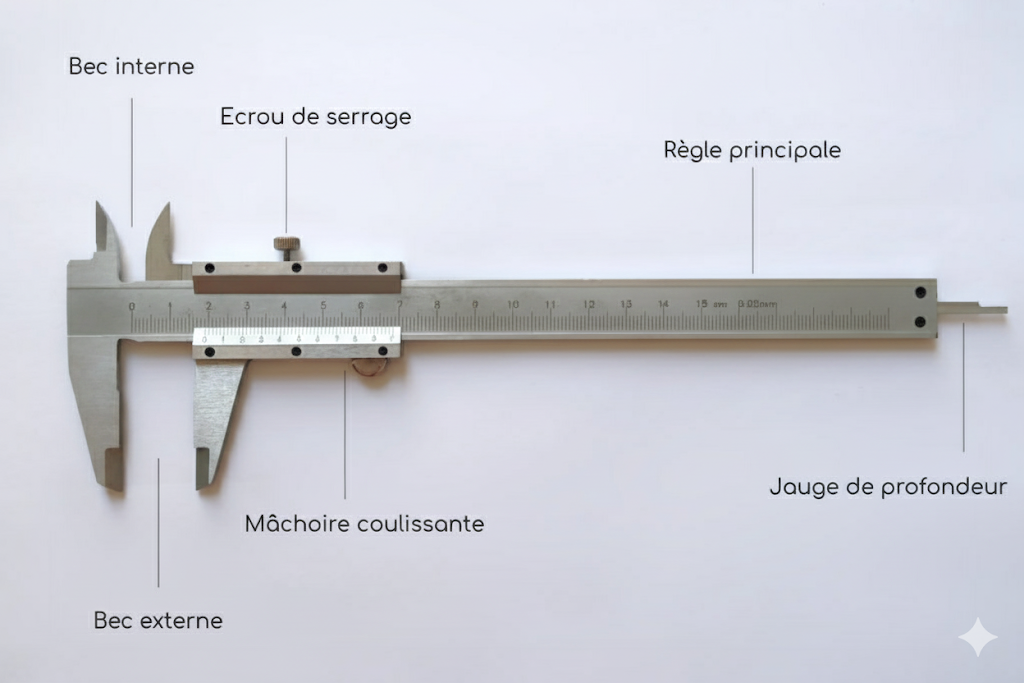

[Image d'un pied à coulisse avec des flèches pointant les différentes parties : "Becs extérieurs", "Becs intérieurs" et "Jauge de profondeur"]
