3.2 Le Croquis et le Schéma

CT3.2 - CT5.3
OTSCIS.2.2
Lire, utiliser et produire, à l’aide d’outils de représentation numérique, des choix de solutions sous forme de
dessins ou de schémas

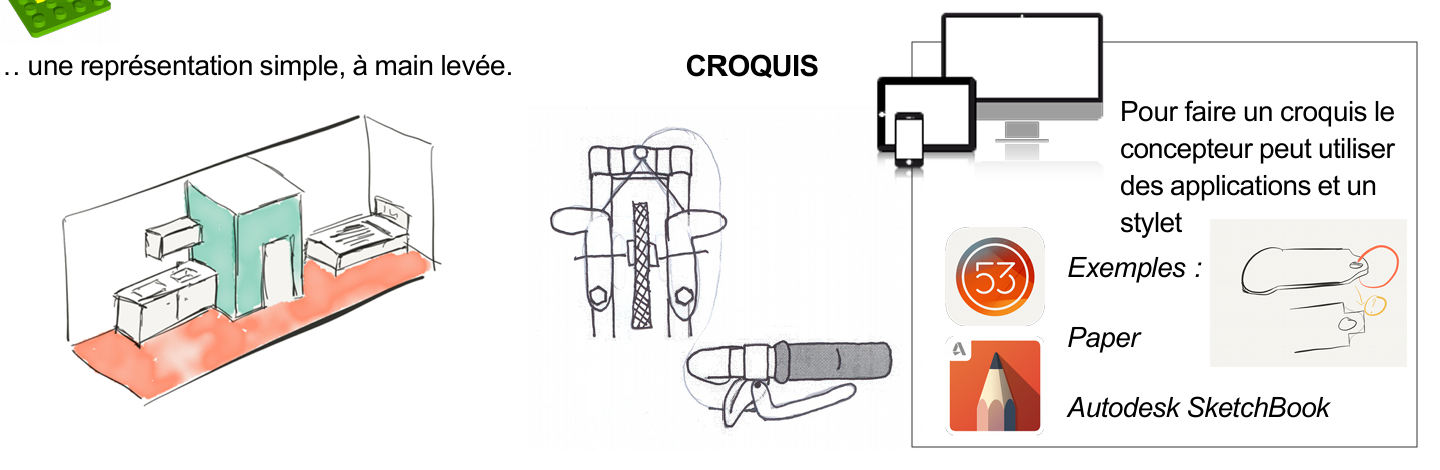

Pour décrire un choix de solution technique et se faire comprendre, on utilise…

Mais attention, cette représentation peut contenir des informations inutiles pour l'explication du fonctionnement.
De plus, selon la qualité du croquis et des représentations de chacun, il peut être difficilement compréhensible.
On peut, pour une meilleure communication, utiliser…

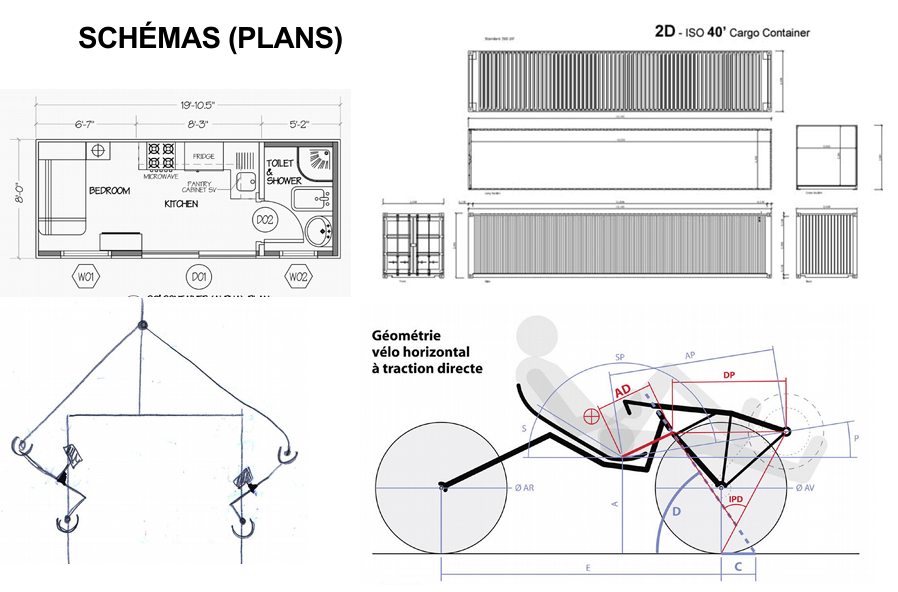

… une représentation normalisée qui a l'avantage de :

– ne dessiner que les éléments
essentiels à la description

– utiliser un langage compréhensible
par les initiés

– uniformiser les différentes solutions
