Fonction Éco-Énergie — Capteur Thermostat et Actionneur Chauffage

🔥 ZOOM SCIENTIFIQUE : CONVECTEUR ÉLECTRIQUE

Anatomie, effet Joule, convection et QCM d'évaluation

Actionneur Convecteur Électrique Connecté

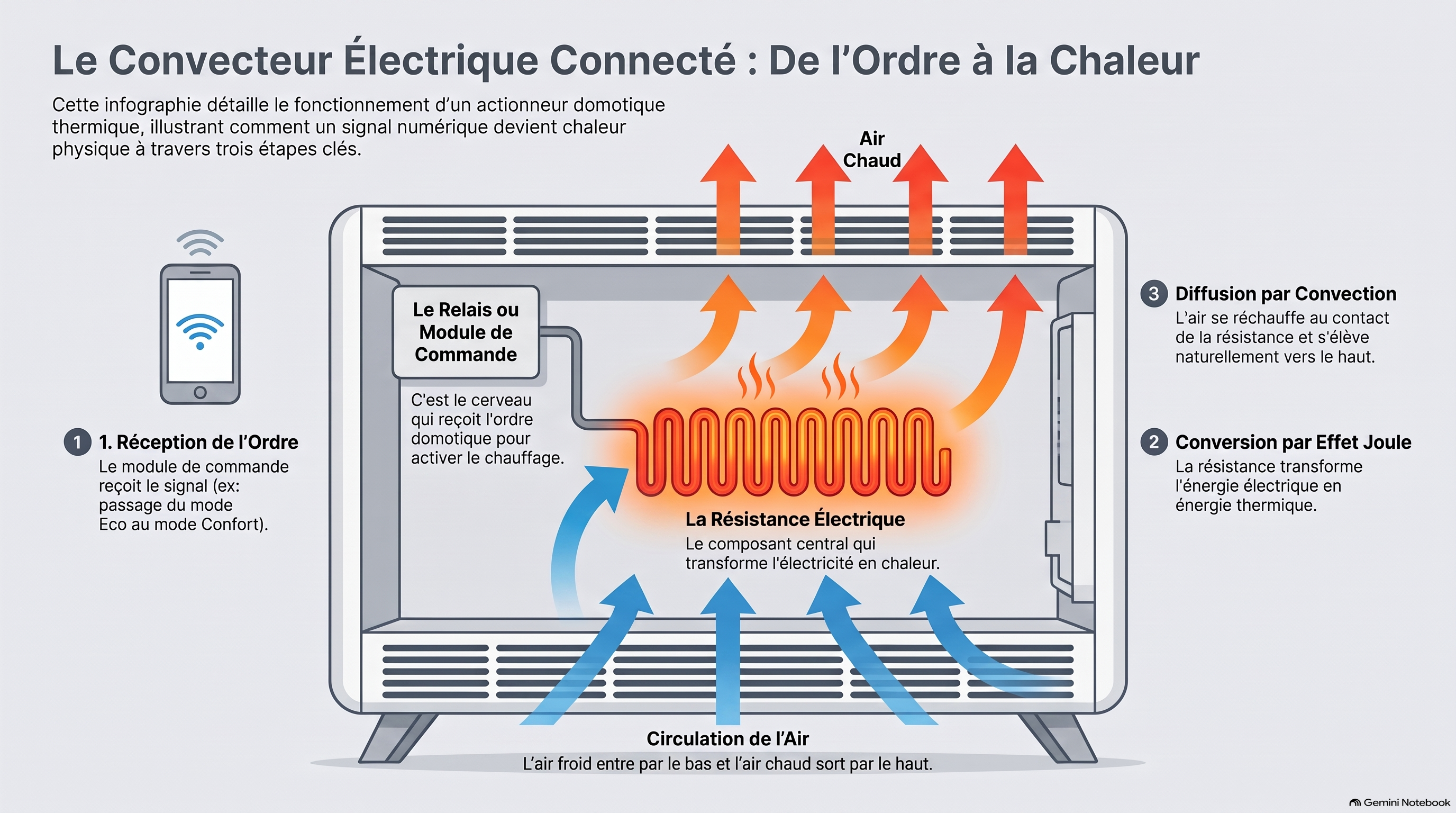

Figure 3 : Anatomie du convecteur (Relais, Résistance) et circulation d'air par convection.

1. Anatomie du Chauffage :

Module de commande (Relais) : Ouvre ou ferme le circuit selon la consigne de la centrale.
Résistance Électrique : Élément métallique qui chauffe sous l'action du courant (effet Joule).
Grille de Convection : Guide la circulation naturelle de l'air réchauffé.

2. Conversion d'Énergie & Diffusion :

Réception : La centrale ordonne de chauffer la pièce.
Transformation : L'Énergie Électrique devient de l'Énergie Thermique.
Convection : L'air froid (plus lourd) entre par le bas, chauffe et ressort par le haut.

✍️ QCM d'Évaluation : Le Convecteur Électrique (5 Questions)

Question 1 : Quel composant interne du convecteur produit la chaleur lorsque le courant le traverse ?

A. La lentille de Fresnel B. La résistance électrique C. Le capteur de présence

Question 2 : Comment s'appelle le phénomène physique qui transforme l'électricité en chaleur dans une résistance ?

A. L'effet Joule B. L'effet Photovoltaïque C. L'effet Doppler

Question 3 : Comment l'air circule-t-il naturellement dans un convecteur ?

A. L'air chaud entre par le haut et descend B. L'air froid (plus lourd) entre par le bas, chauffe et ressort par le haut C. Un gros ventilateur pousse l'air en permanence

Question 4 : Quel est le rôle du relais / module de commande dans le convecteur connecté ?

A. Fermer ou ouvrir le circuit électrique sur ordre de la centrale domotique B. Mesurer la température exacte de la pièce C. Émettre un signal sonore de confirmation

Question 5 : Quelle est la conversion d'énergie globale effectuée par cet actionneur ?

A. Énergie Électrique ➔ Énergie Thermique (Chaleur) B. Énergie Lumineuse ➔ Énergie Électrique C. Énergie Thermique ➔ Énergie Mécanique

🌡️ ZOOM SCIENTIFIQUE : CAPTEUR DE TEMPÉRATURE (THERMOSTAT)

Anatomie, variation de résistance électrique et QCM d'évaluation

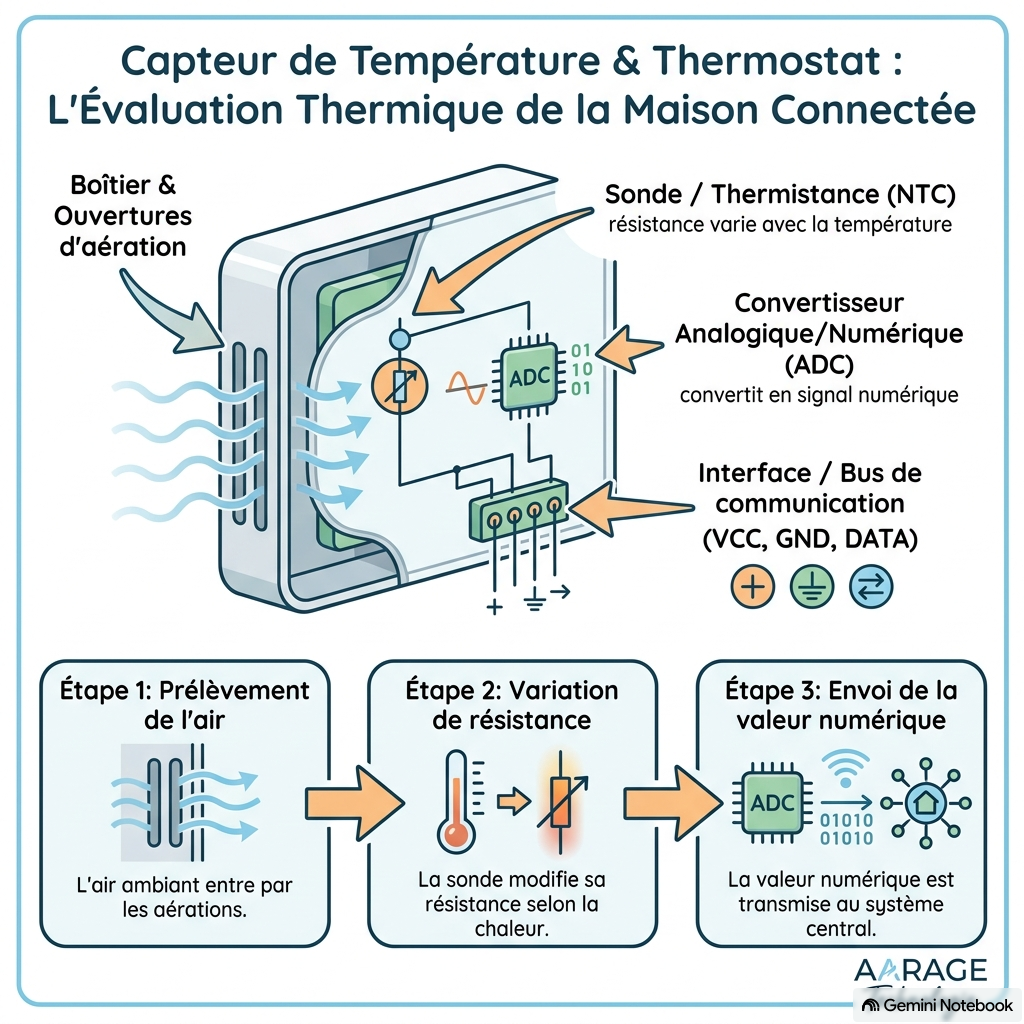

Figure 4 : Anatomie interne du capteur de température (Sonde/Thermistance, Convertisseur ADC) et mesure thermique.

1. Anatomie Interne (Les éléments clés) :

Boîtier d'Aération : Laisse circuler l'air ambiant de la pièce vers la sonde interne.
Thermistance (Sonde NTC) : Composant électronique dont la résistance électrique varie selon le chaud ou le froid.
Puce de Traitement (ADC) & Connectique : Convertit la variation électrique en degré Celsius (°C) et la transmet.

2. Principe Physique & Envoi à la Centrale :

Mesure : L'air ambiant chauffe ou refroidit la thermistance.
Conversion : La variation de température modifie le passage du courant dans la sonde.
Transmission : Le capteur transmet la valeur exacte (ex: 18,5 °C) à la centrale domotique.

✍️ QCM d'Évaluation : Le Capteur de Température (5 Questions)

Question 1 : Dans la chaîne d'information, quelle est la fonction principale du thermostat / capteur de température ?

A. AGIR en produisant du chauffage dans la pièce B. ACQUÉRIR la grandeur physique de température ambiante C. TRAITER les données et décider de la consigne

Question 2 : Quel est le nom du composant électronique interne dont la résistance varie avec la chaleur ?

A. Une thermistance (ou sonde thermique) B. Une puce LED C. Un haut-parleur

Question 3 : Quelle est la différence entre le capteur de température et le convecteur électrique ?

A. Le capteur est une Entrée (mesure) alors que le convecteur est une Sortie (action) B. Le capteur produit de la chaleur et le convecteur mesure le froid C. Il n'y a aucune différence, ce sont deux actionneurs

Question 4 : Pourquoi le boîtier du thermostat comporte-t-il des petites fentes d'aération ?

A. Pour laisser sortir le son de l'alarme B. Pour permettre à l'air de la pièce d'entrer en contact direct avec la sonde C. Pour éclairer la pièce dans le noir

Question 5 : Si la température mesurée passe sous la consigne (ex: 17°C au lieu de 19°C), que fait la centrale domotique ?

A. Elle éteint définitivement toute la maison B. Elle traite l'information et ordonne au convecteur d'ALLUMER le chauffage C. Elle demande au capteur de présence de chauffer la pièce
