LA MAISON CONECTEE
Séance 8 : Synthèse par îlots & Retour sur hypothèses
🚀 ACCROCHE & SYNTHÈSE VISUELLE — SÉANCE 8

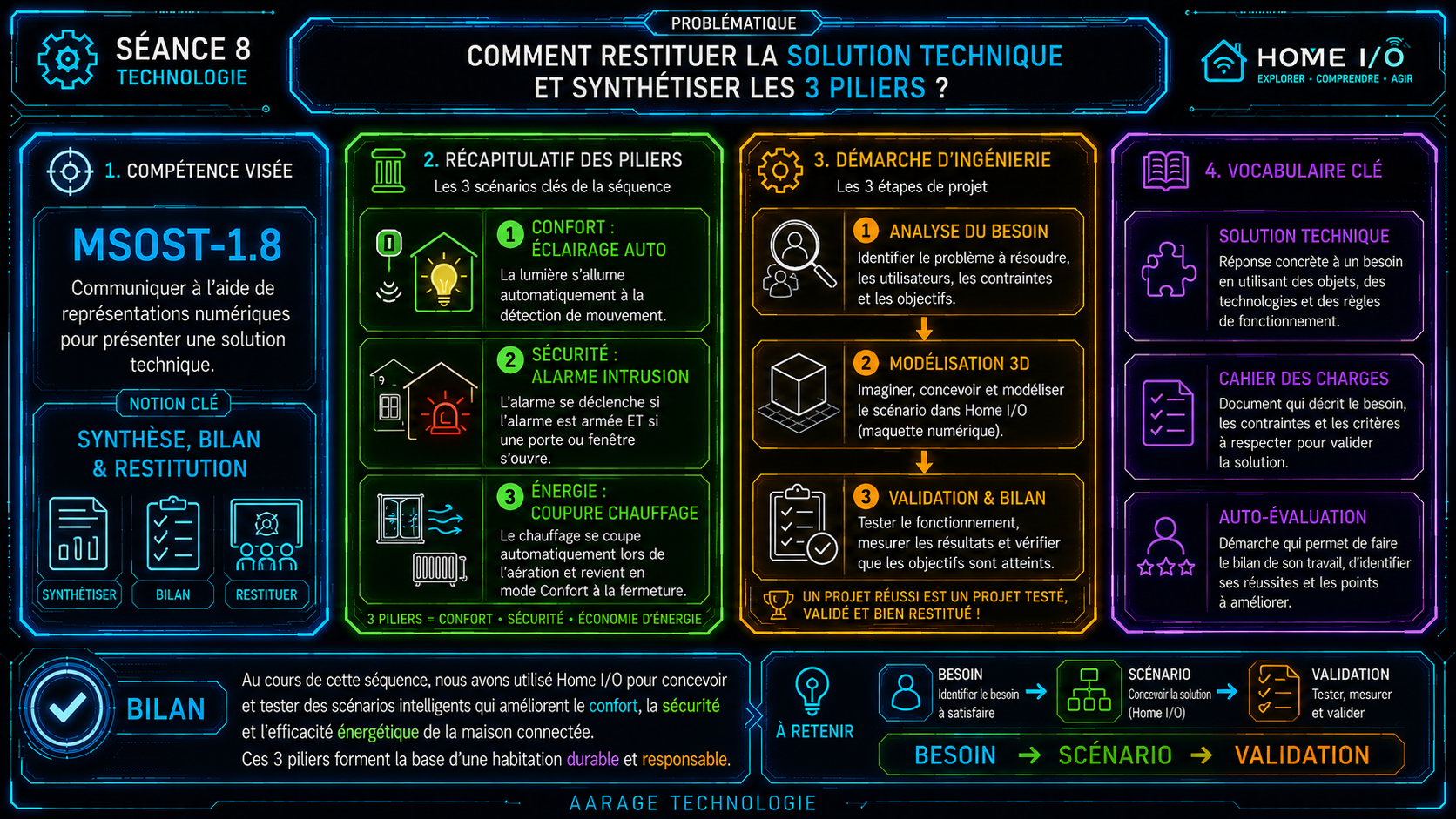

Examinez attentivement les détails de l'infographie ci-contre : elle contient les repères clés, la problématique et le vocabulaire essentiel à repérer pour réussir les activités de la séance 8.
🔍×
SÉQUENCE 1 : LA MAISON CONNECTÉE
Séance 8 : Synthèse par îlots & Retour sur hypothèses
⏱️ Organisation de la séance (1h / 55 min) :
- 00 - 05 min : Accueil, installation par îlots de travail.
- 05 - 20 min : Préparation de la restitution par chaque îlot (15 min).
- 20 - 45 min : Mises en commun, démonstrations sur Home I/O et échanges (25 min).
- 45 - 55 min :** Bilan global de la Séquence 1 (10 min).
❓ 1. PROBLÉMATIQUE DE LA SÉANCE
« Comment les différents scénarios (Confort, Sécurité, Économie d'énergie) développés par les îlots s'articulent-ils pour former une maison connectée complète ? »
👥 2. ORGANISATION DES ÎLOTS DE TRAVAIL
Chaque groupe présente son scénario programmatique sous Home I/O :
🔹 Îlots 1, 3, 5 : Scénario de Confort
Présentation de la gestion automatique des éclairages et de la régulation de l'ambiance lumineuse selon la présence et l'heure.
Présentation de la gestion automatique des éclairages et de la régulation de l'ambiance lumineuse selon la présence et l'heure.
🔸 Îlots 2, 4 : Scénario de Sécurité
Présentation de la logique d'intrusion (Clavier armé ET capteurs d'ouverture/présence $\rightarrow$ Sirène & Flash).
Présentation de la logique d'intrusion (Clavier armé ET capteurs d'ouverture/présence $\rightarrow$ Sirène & Flash).
🍃 Îlots 7, 8 : Scénario d'Économie d'énergie
Présentation du délestage automatique du chauffage lors de l'ouverture des fenêtres et suivi de la consommation en Watts.
Présentation du délestage automatique du chauffage lors de l'ouverture des fenêtres et suivi de la consommation en Watts.
📚 3. FICHE DE CONNAISSANCES (SYNTHÈSE DE LA SÉQUENCE)
- Chaîne d'information globale :**
ACQUÉRIR (Capteurs)....TRAITER (Automate / Centrale)....COMMUNIQUER (Réseau)....AGIR (Actionneurs). - Interactions des scénarios :** Une maison intelligente gère simultanément le confort, la sécurité et l'énergie grâce à la centralisation des données.
- Validation des hypothèses :** L'automatisation permet de répondre aux besoins réels sans dépendre de l'intervention humaine systématique.
📝 4. FICHE DE RESTITUTION ET BILAN DE L'ÎLOT
Nom du groupe / Îlot : ............................ Membres :** ....................................................................
Activité 1 : Bilan de la solution technique de votre îlot
Indiquez le type de scénario traité par votre îlot et décrivez son principe de fonctionnement :
Indiquez le type de scénario traité par votre îlot et décrivez son principe de fonctionnement :
Activité 2 : Tableau récapitulatif de la Séquence 1
Associez chaque besoin au capteur et à l'actionneur correspondants :
Associez chaque besoin au capteur et à l'actionneur correspondants :
| Objectif / Domaine | Capteur à utiliser (Entrée) | Actionneur commandé (Sortie) |
|---|---|---|
| 1. Confort :** Éclairage auto | ||
| 2. Sécurité :** Alarme intrusion | ||
| 3. Énergie :** Coupure chauffage |
Activité 3 : Auto-évaluation du groupe
• Notre scénario fonctionne-t-il correctement lors des tests sur Home I/O ? [ ] Oui [ ] Non
• Avons-nous réussi à expliquer notre démarche à la classe ? [ ] Oui [ ] Non
• Notre scénario fonctionne-t-il correctement lors des tests sur Home I/O ? [ ] Oui [ ] Non
• Avons-nous réussi à expliquer notre démarche à la classe ? [ ] Oui [ ] Non
