FICHE DE CONNAISSANCES — LA CHAÎNE D'INFORMATION
Anatomie & Fonctionnement des Capteurs (Entrées) et Actionneurs (Sorties)
🔄 1. La Chaîne d'Information (Les 4 Verbes d'Action)
| 1. ACQUÉRIR | 2. TRAITER | 3. COMMUNIQUER | 4. AGIR |
|---|---|---|---|
| Organe : Capteur (Entrée) | Organe : Centrale / Automate | Organe : Bus / Réseau / Câbles | Organe : Actionneur (Sortie) |
| Prélève une grandeur physique (chaleur, présence, température) et émet un signal. | Analyse les données selon un programme (ex: vérifie consigne ou alarme). | Transmet l'ordre électrique de la centrale vers l'équipement d'action. | Exécute l'action physique concrète (allumer, chauffer, émettre un son). |
📥 2. Les Capteurs (Entrées) : Prélever les informations de l'environnement
- Lentille de Fresnel : Découpe la zone en faisceaux infrarouges.
- Cellule Pyroélectrique : Détecte la chaleur humaine (~37°C).
- Déclenchement : Un mouvement humain crée une variation thermique entre ses 2 fentes ➔ Signal (1) envoyé à la centrale.

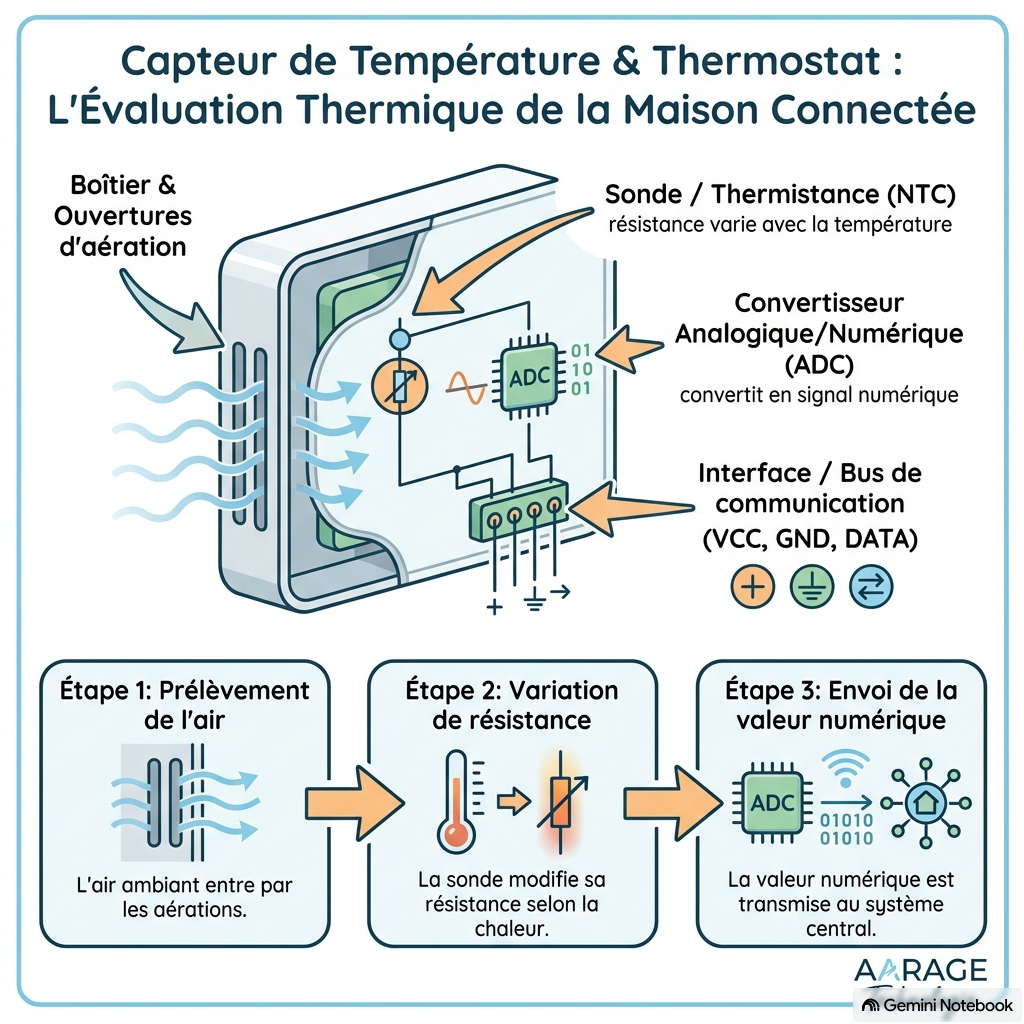

- Boîtier aéré : Laisse passer l'air ambiant de la pièce.
- Thermistance (Sonde NTC) : Composant dont la résistance électrique varie directement selon la température de l'air.
- Transmission : Envoie la valeur exacte (ex: 18,5°C) à la centrale.
📤 3. Les Actionneurs (Sorties) : Exécuter l'action sur ordre de la centrale
- Driver / Carte : Reçoit l'ordre envoyé par la centrale domotique.
- Puce LED : Convertit l'Énergie Électrique en Énergie Lumineuse.
- Rôle : Assure la fonction Confort visuel et Sécurité.

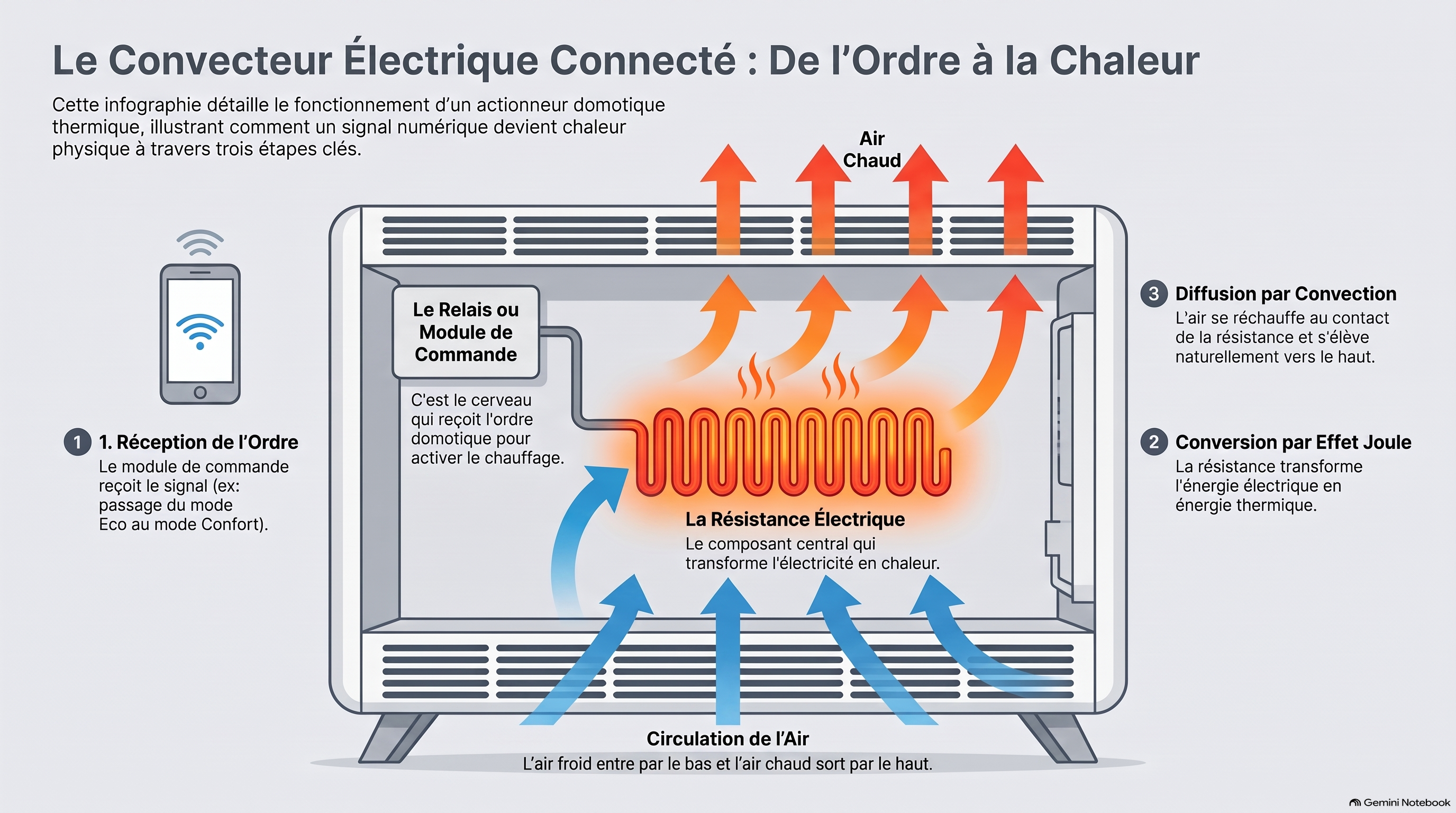

- Relais de commande : Ferme le circuit sur ordre de la centrale.
- Résistance Électrique : Convertit l'Énergie Électrique en Chaleur par effet Joule.
- Convection : L'air froid entre par le bas, se réchauffe et monte.
🧠 4. Synthèse pour l'Évaluation (À Savoir Par Cœur)
- Analogie corps humain : Capteurs = Yeux/SENS | Centrale = Cerveau/DÉCISION | Actionneurs = Mains/ACTION.
- Rôle des organes : Un capteur prélève une grandeur sans agir. L'actionneur exécute sans décider.
- Types de conversion d'énergie : Électrique ➔ Lumineuse (Ampoule) | Électrique ➔ Thermique (Chauffage).
- Schéma-bloc : Savoir placer les 4 verbes d'action dans l'ordre exact : Acquérir ➔ Traiter ➔ Communiquer ➔ Agir.
⚠️ Examen / Brevet : Relisez attentivement les schémas d'anatomie et assurez-vous de bien différencier une ENTRÉE (Capteur) d'une SORTIE (Actionneur) !
