Fonction Confort & Sécurité — Capteur PIR et Actionneur Éclairage

🔬 ZOOM SCIENTIFIQUE : CAPTEUR DE PRÉSENCE (PIR)

Anatomie, principe physique de détection thermique et QCM
Capteur PIR : L'œil invisible de votre maison connectée

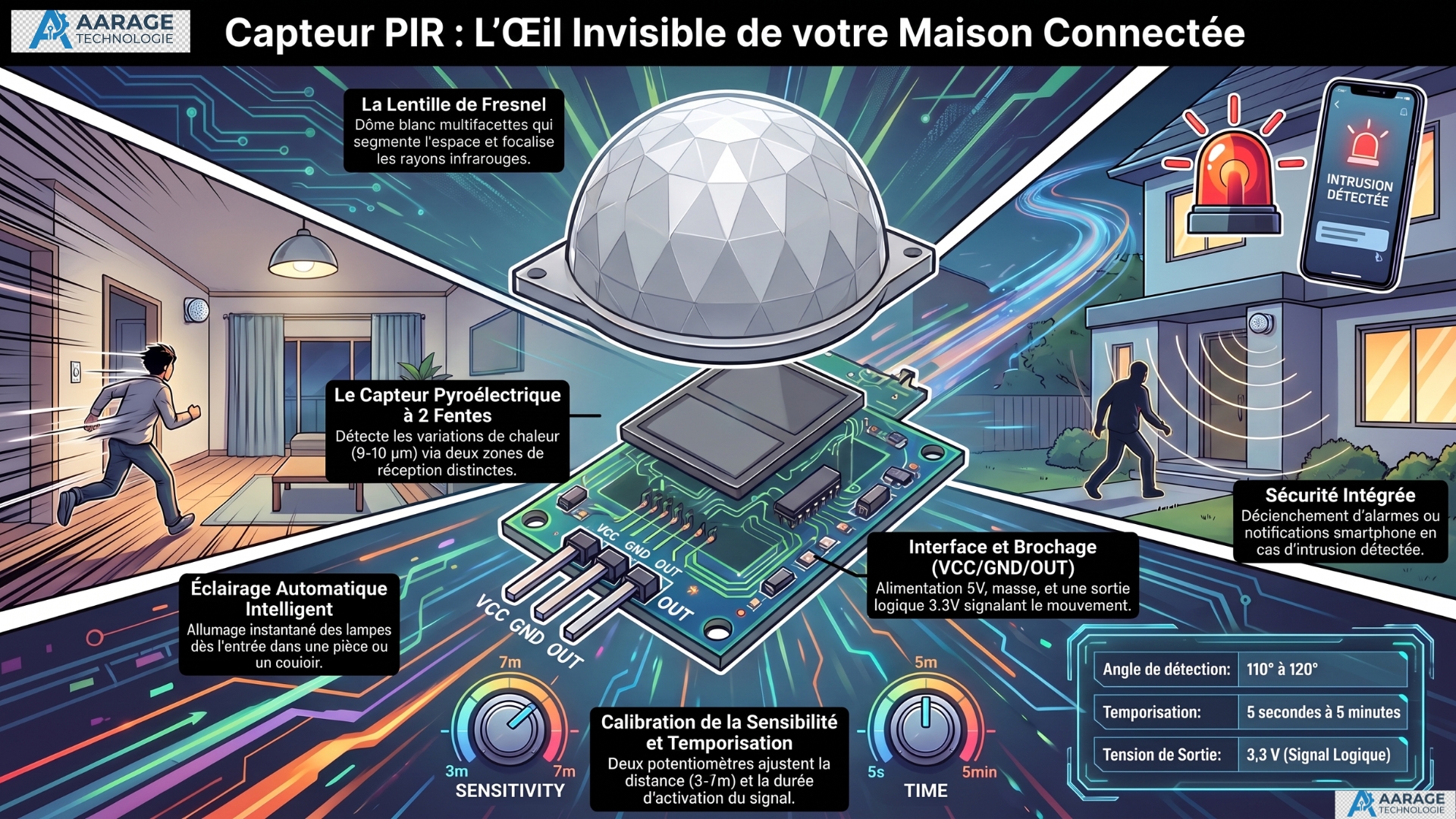

Figure 1 : Anatomie interne du capteur PIR (Lentille de Fresnel, Cellule Pyroélectrique) et détection thermique.
1. Anatomie Interne (Les éléments clés) :
  • Lentille de Fresnel (Dôme blanc) : Découpe l'espace en faisceaux pour guider les rayons infrarouges.
  • Cellule Pyroélectrique à 2 fentes : Détecte la chaleur naturelle du corps humain (~37°C).
  • Carte & Brochage (VCC/GND/OUT) : Transmet le signal électrique à la centrale.
2. Principe Physique de Déclenchement :
  1. Repos : Température ambiante égale sur les 2 fentes ➔ Pas de signal (0).
  2. Mouvement : Le passage d'un corps chaud crée une variation thermique rapide.
  3. Envoi : Le circuit émet un signal électrique (1) vers la centrale.

✍️ QCM d'Évaluation : Le Capteur PIR (5 Questions)

Question 1 : Que signifie le sigle PIR ?
Question 2 : Quel est le rôle du dôme blanc (Lentille de Fresnel) ?
Question 3 : Quelle grandeur physique le capteur mesure-t-il pour détecter un être humain ?
Question 4 : Comment la cellule pyroélectrique détecte-t-elle un mouvement ?
Question 5 : Quel signal le capteur transmet-il à la centrale lorsqu'une présence est détectée ?

💡 ZOOM SCIENTIFIQUE : AMPOULE LED CONNECTÉE

Anatomie, conversion de l'énergie et QCM d'évaluation
Actionneur Ampoule LED intelligente

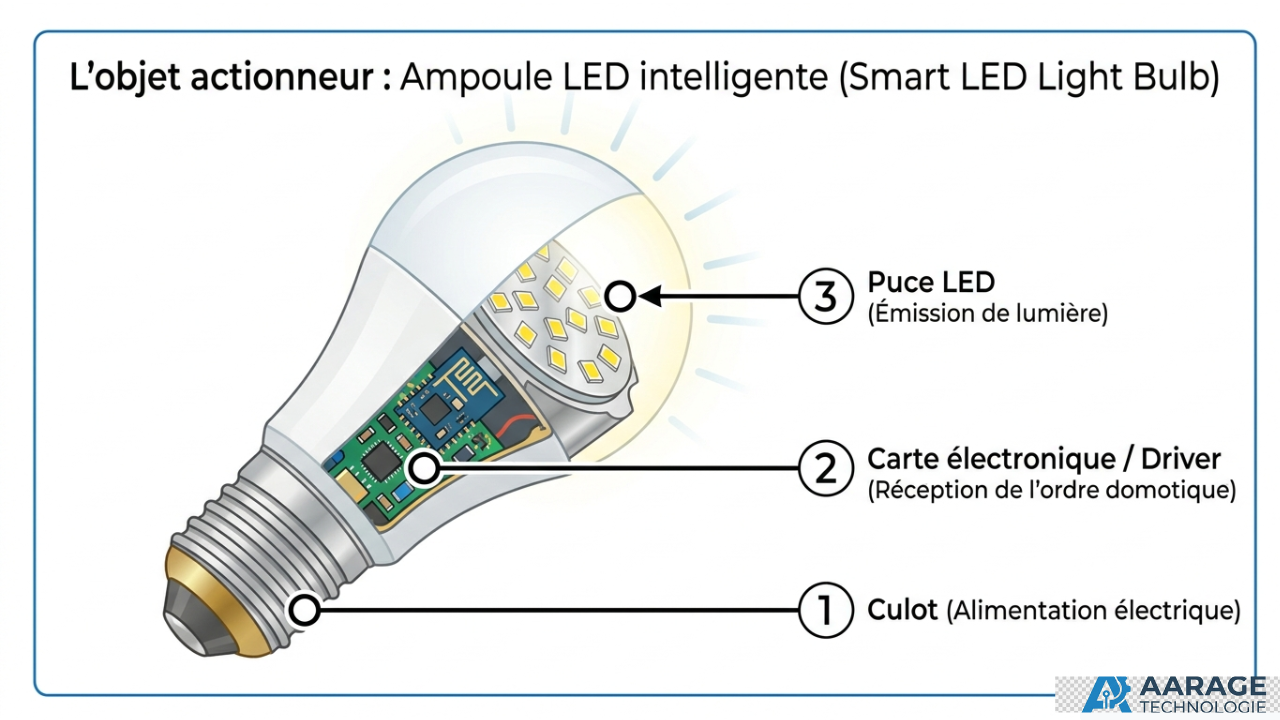

Figure 2 : Anatomie d'un éclairage automatisé (Driver, Puce LED) et émission du flux lumineux.
1. Anatomie de l'Ampoule :
  • 1. Culot : Assure le raccordement et l'alimentation électrique.
  • 2. Driver / Carte électronique : Reçoit et interprète l'ordre transmis par la centrale.
  • 3. Puce LED : Composant électronique qui émet de la lumière quand le courant passe.
2. Conversion d'Énergie :
  1. Réception : La centrale envoie l'ordre « Allumer ».
  2. Transformation : L'Énergie Électrique est convertie en Énergie Lumineuse.
  3. Action : La zone est éclairée pour assurer le confort visuel.

✍️ QCM d'Évaluation : L'Actionneur Éclairage (5 Questions)

Question 1 : Dans la chaîne d'information, à quelle catégorie appartient l'ampoule LED ?
Question 2 : Quel est le rôle du Driver (carte électronique) situé à l'intérieur de l'ampoule ?
Question 3 : Quelle conversion d'énergie est réalisée par la puce LED ?
Question 4 : Un actionneur prend-il lui-même la décision d'allumer l'éclairage ?
Question 5 : À quel besoin de la maison connectée répond principalement l'éclairage automatique ?
